Shadow management

Skyggerne bevæger sig afhængigt at tidspunktet på dagen og bygningens beliggenhed, hvilket påvirker mængden af sollys i hvert rum. Takket være Somfys shadow management løsning styres hver solafskærmningsindretning individuelt eller pr. zone, således at brugeren sikres en optimal komfort.

Driftsprincip

Shadow management løsningen gør det muligt at optimere almindelige funktioner såsom sun tracking ved at aktivere eller deaktivere solafskærmning på basis af de skygger, der kastes på vinduer eller zoner.

Hvordan fungerer det?

Somfys shadow managementstyring er baseret på en 3D-model af bygningen, der udarbejdes på forhånd, og som tager højde for følgende faktorer:

  • Bygningens arkitektur
  • Bygningens geografiske beliggenhed
  • Vinduernes antal og placering
  • Nabobygningernes placering
  • Solens bane i forhold til bygningen

Disse data indsamles og registreres i en database, som dernæst stilles til rådighed for integrationsprojektet og knyttes til den eksisterende installation.

Baseret på denne analyse tager shadow managementstyringen højde for skyggernes bevægelse for hver enkelt vindue eller zone ved hjælp af en solsensor, der sidder på en mast på taget af bygningen, og det for hver af de eksponerede facader.

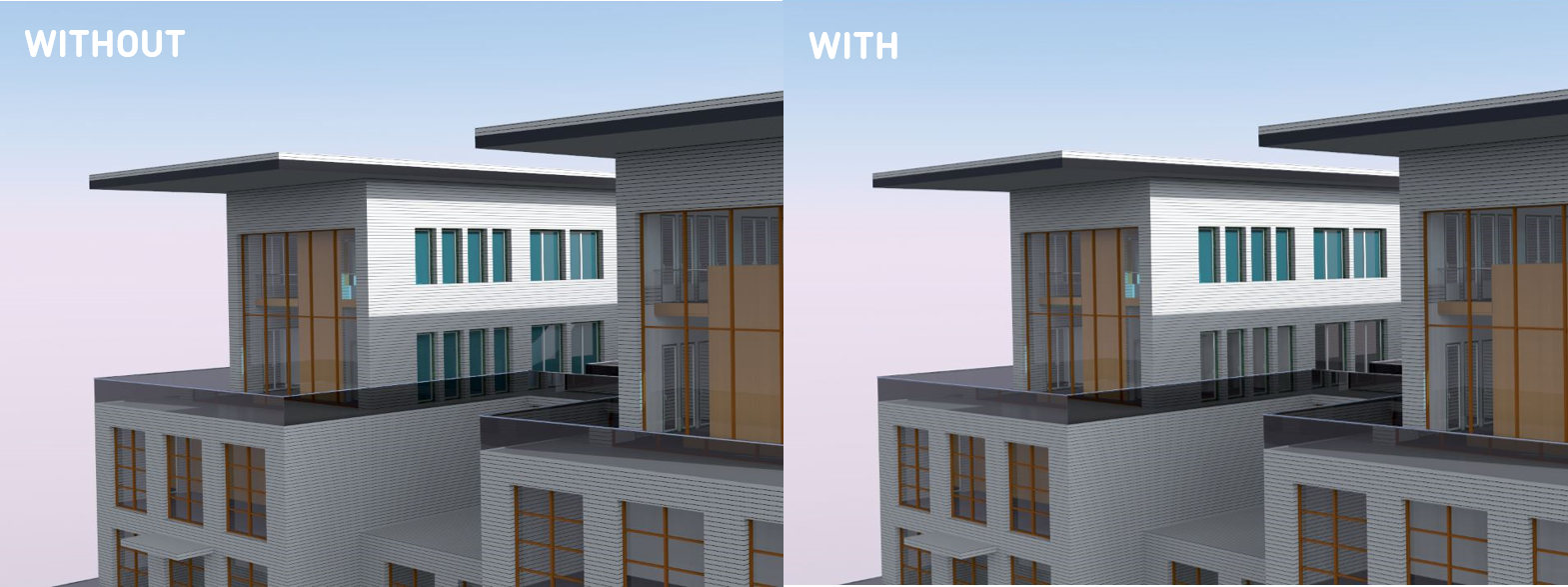

Systemet registrerer i real tid de skygger, der kastes af de omgivende bygninger, samt ændringer i vejrforholdene.

Solafskærmningen sænkes således kun på de vinduer eller zoner, som er eksponeret for solen.

Fordele

  • Bedre visuel komfort for beboerne
  • Optimering af de almindelige solfunktioner
  • Reduceret anvendelse af kunstigt lys med deraf følgende energibesparelser
  • Styring ét vindue eller én zone ad gangen

Teknisk beskrivelse

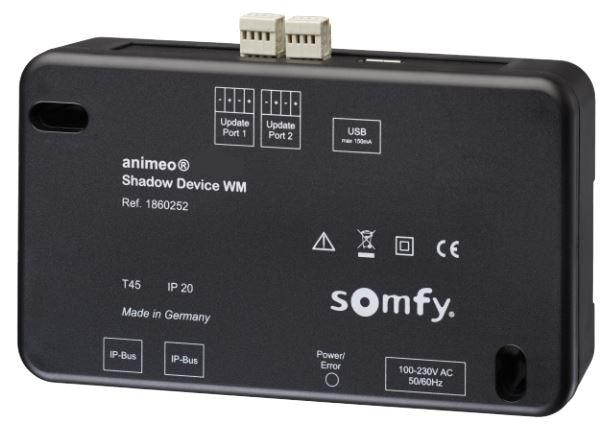

Shadow management systemet er installeret på en specifik indretning, der er forbundet med BMS (Building Management System).

Styringen af denne funktion afhænger af den foruddefinerede fysiske beliggenhed af hvert enkelt vindue eller zone, som er en del af de data, der findes i databasen. En liste over vinduer/zoner stilles til rådighed af Somfy på baggrund af de udleverede bygningstegninger. Integrationsarbejdspakken bruger denne liste i en database, der gør det muligt at kommunikere med installationens fysiske netværk.

Følgende dokumenter skal tilvejebringes for at udarbejde denne løsning:

I planlægningsfasen:

  • Grundplan/situationsplan (PDF)
  • 3D-tegning af bygningen (SKP / RVT / DXF)

Under implementeringen:

  • Digital 3D-model (RVT / SKP)
  • Implementeringsplan (DWG / DXF)
